Установка для обеззараживания воды Acon SilverPRO SP 10.1

 Комплексная система беcхлорной дезинфекции ионами серебра и меди для общественных плавательных бассейнов объемом до 80 м³.

ФУНКЦИОНАЛ:

Бесхлорная дезинфекция ионами серебра и меди

Управление фильтрацией плавательного бассейна

Управление контуром подогрева плавательного бассейна

Контроль уровня воды переливного или скиммерного плавательного бассейна

Контроль и поддержание уровня pH

Управление автоматической обратной промывкой

ИОНИЗАЦИЯ:

Раздельные каналы ионизации серебра и меди позволяют при необходимости менять соотношение генерируемых системой ионов, адаптируя станцию для любых условий эксплуатации.

Количество вырабатываемых системой ионов серебра и меди изначально подобран в оптимальном соотношении таким образом, чтобы при достижении необходимой концентрации одного вида ионов концентрация второго так же находилась в пределах нормы.

Это делает достаточным контроль концентрации ионов меди в воде бассейна без необходимости дополнительного анализа концентрации ионов серебра.

По специальной программе станция рассчитывает время работы ионизации.

УПРАВЛЕНИЕ ФИЛЬТРАЦИЕЙ:

Запуска и остановка до 2-ух насосов фильтровальной установки мощностью до 2.2кВт, 220В, каждый.

В настройках задается 4 режима нагрузки:

Автоматическая установка тока потребления насоса фильтровальной установки, осуществляется с помощью калибровки насоса в меню пульта.

Встроенные защиты от перегрузки и «сухого хода» по току потребления гарантируют долговечную и надежную работу насосов фильтрации.

В станции предусмотрено 3 таймаута на перезапуск насоса, в случаи возникновения аварийной ситуации.

УПРАВЛЕНИЕ ПОДОГРЕВОМ:

При помощи датчика температуры (поставляется в комплекте) измеряется температура воды плавательного бассейна и при необходимости включаются или отключаются исполнительные устройства теплообменника (циркуляционный насос отопления, электромагнитный клапан или электромагнитный контактор электронагревателя).

КОНТРОЛЬ УРОВНЯ ВОДЫ:

Контроль уровня воды переливного бассейна – при подключении 5-ти электродных датчиков.

Контроль уровня воды скиммерного бассейна – при подключении двух водопогружных, кондуктометрического или поплавкового датчика уровня.

Станция поддерживает заданный уровень воды в плавательном бассейне путем управления электромагнитным клапаном (датчики приобретаются отдельно).

Широкий диапазон настроек:

• Регулировка усреднения: от 1 до 60 секунд
• Регулировка длительности долива: от 1 до 90 минут
• Длительность паузы, между доливами: от 1 до 10 часов
• Позволяет использовать систему при разных типах колебаний уровня воды (волны)
• Адаптация долива для малопроизводительных скважин и колодцев

КОНТРОЛЬ И ПОДДЕРЖАРНИЕ УРОВНЯ pH:

• Высокоточный алгоритм логики дозирования корректора pH;

• Один гальванически развязанный вход позволяют значительно увеличить точность измерения рH и, соответственно, последующего контроля дозирования;

• Один бесшумный перистальтический насос с производительностью 2.2 л/ч (опционально 1.5 л/ч);

• Возможность подключения неограниченного количества дублирующих дозирующих насосов производительностью до 2.2 л/ч;

• Встроенная защита от передозировки — это регулируемая настройка максимально допустимого объёма суточной дозировки химических препаратов, необходимых для достижения требуемой концентрации в воде бассейна. При достижении верхней границы заданного объёма станция останавливает процесс дозирования до завершения текущих суток. Данная защита исключает передозировку в случае выхода измерительного датчика из строя;

• Возможность подключения датчика уровня химии в канистре. Датчик уровня позволяет избежать завоздушивания в дозирующей магистрали, что исключает кристаллизацию хлора. Насос вовремя останавливается, следя за уровнем химии в канистре (Заборный узел ACON).

УПРАВЛЕНИЕ АВТОМАТИЧЕСКОЙ ОБРАТНОЙ ПРОМЫВКОЙ:

Станция управляет автоматической обратной промывкой фильтра AUTOCLEAN S-Light, полностью автоматизируя данный процесс.

В настройках станции задаются параметры:

• Длительности промывки, уплотнения, опорожнения и паузы
• Циклы промывки. Недельное расписание с возможностью задания до двух промывок в сутки
• Выбор режима работы насоса фильтрации на время промывки
• Предельное значение давления, при котором производится принудительная обратная промывка (датчик давления приобретается отдельно)

ИНТЕРФЕЙС:

• Четырехстрочный дисплей с интуитивно понятным интерфейсом на русском и английском языках. 6 кнопок управления позволяют удобно перемещаться по меню станции;

• По умолчанию на разделы настройки и сервис установлены пароли, которые можно изменить. Данное разделение на уровни позволяет предоставить доступ согласно компетентность сотрудника или пользователя;

• Накопление статистики по аварийным и контрольным параметрам;

• Возможность подключения Wi-Fi либо GSM модуля для удаленного мониторинга и управления.

• Интерфейс RS-485 для подключения к системам «Умный дом».

Четырехстрочный дисплей с интуитивно понятным интерфейсом на русском и английском языках. 6 кнопок управления позволяют удобно перемещаться по меню станции.

По умолчанию на разделы настройки и сервис установлены пароли, которые можно изменить. Данное разделение на уровни позволяет предоставить доступ согласно компетентность сотрудника или пользователя. Накопление статистики по аварийным и контрольным параметрам.Возможность подключения Wi-Fi либо GSM модуля для удаленного мониторинга и управления. Интерфейс RS-485 для подключения к системам «Умный дом».

Комплектация MK 002-4 SilverPRO SP 10.1:

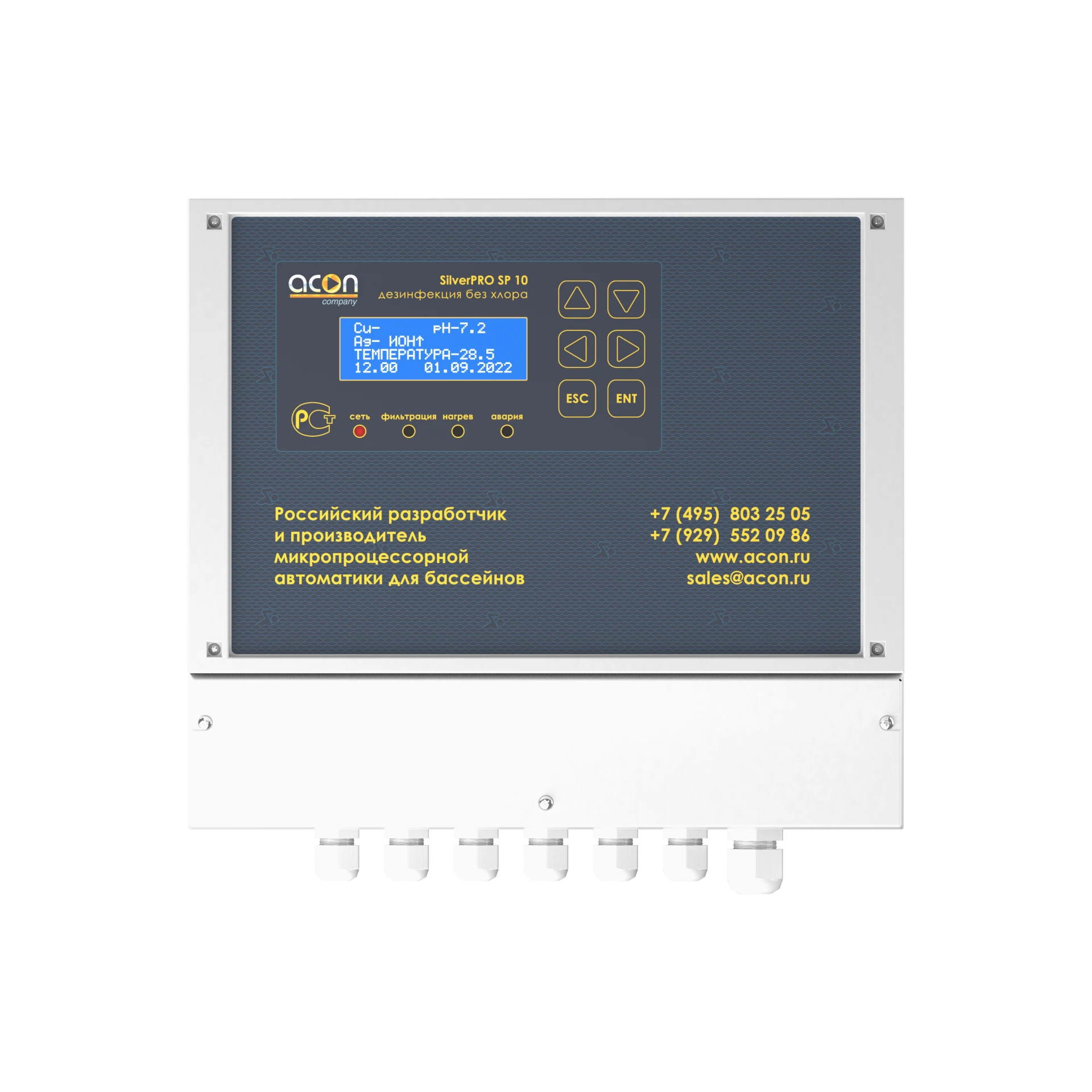

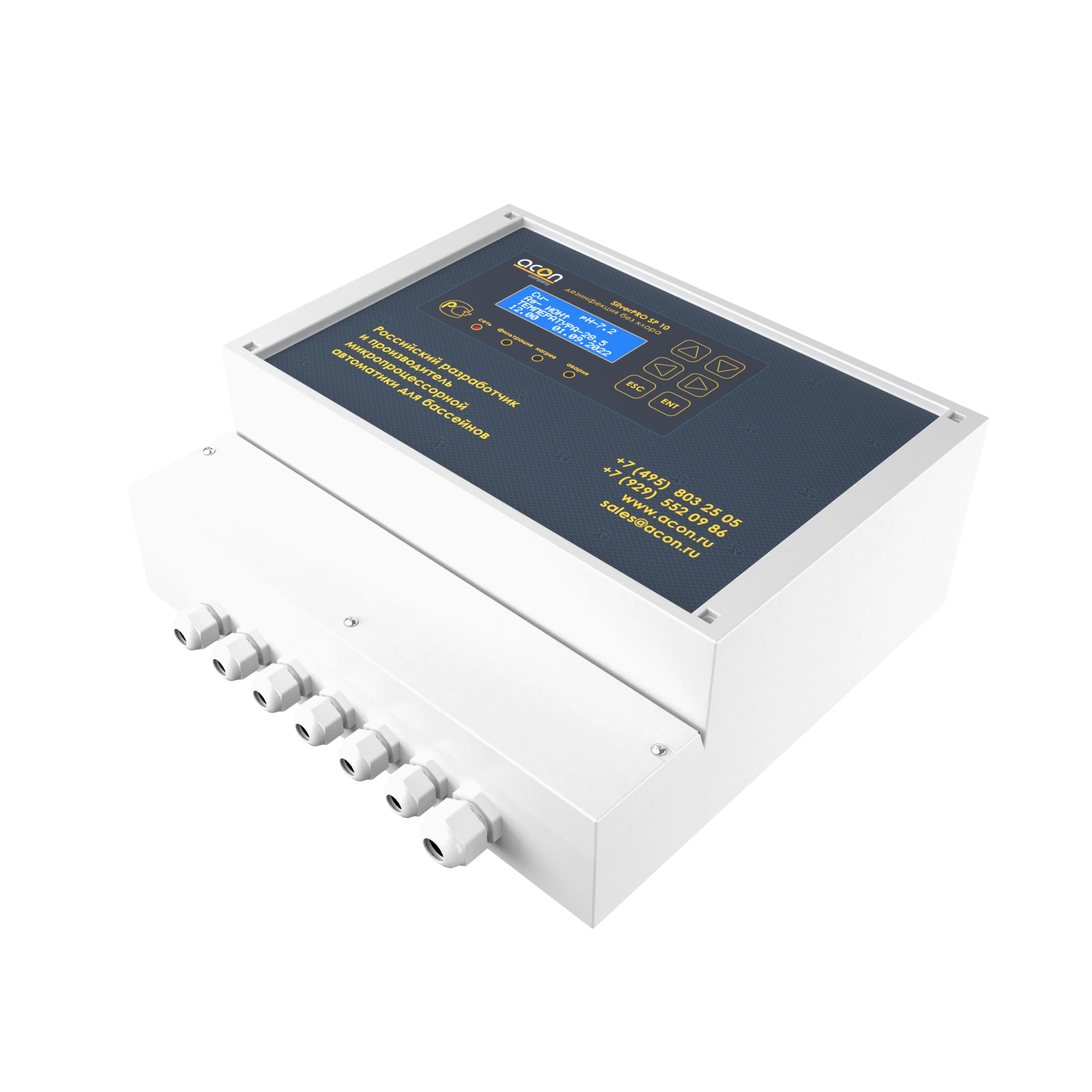

• Пульт SilverPRO SP 10 – 1 шт.

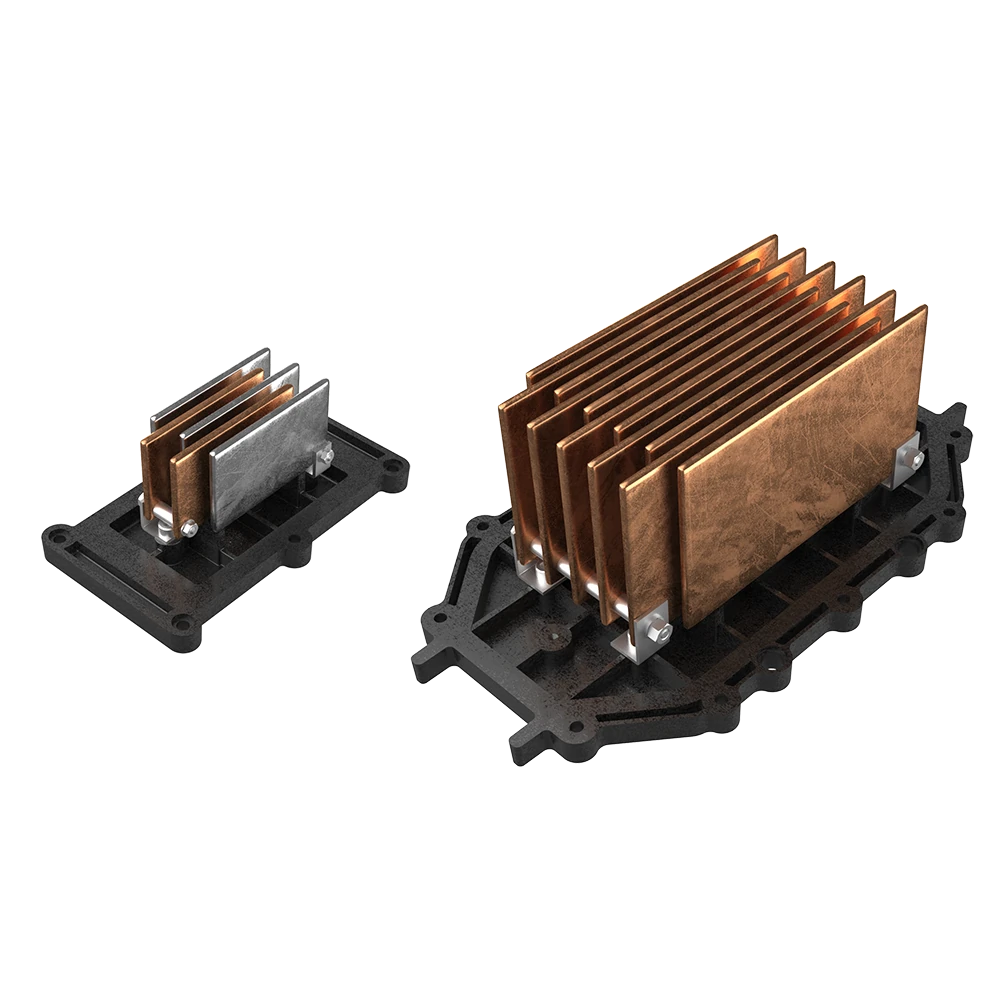

• Блок электродов в сборе MAXI Cu11 – 1 шт.
• Блок электродов в сборе КОМБИ MINI Ag3 (3Ag/2Cu) – 1 шт.
• Датчик температуры 0-50°С М12×1.5 – 1 шт.
• Тест-набор колорометрический Pooltester Cu/pH (0.1-4.0мг/л и 6.8-8.2 ед. pH) – 1 шт.
• Кларитаб (блистер с 2уп.по 100 гр.=по 5 таб.по 20гр) – 1 шт.
• Шнур ПВС-ВП 3×0,75 – 1 шт.
• Опция регулирования pH – 1 шт.
• Дюбель 6*40 – 4 шт.
• Саморез 4,0*35 – 4 шт.
• Инструкция – 1 шт.
• Гарантийный талон – 1 шт.

Параметры SilverPRO SP 10.1 Acon

Электрические параметры:

• Напряжение питания - 220В ± 10%
• Частота питания - 50Гц
• Класс защиты от поражения электрическим током - Класс I
• Максимальное потребление мощности, без учета подключаемой нагрузки - 100 Вт
• Класс защиты - IP56

Размеры и вес:

• Размеры пульта управления - 300 х 260 х 115 мм
• Масса пульта управления - 2.1 кг
• Масса блока электродов MINI - 1,6 кг
• Масса блока электродов MAXI - 10 кг

Измерение:

• Диапазон измерения водородного показателя рН - 0,0 – 9,9 ед.
• Диапазон измерения температуры воды - 0 – 52 С°

Объем бассейна:

• Минимальный объем бассейна - 50 м3
• Максимальный объем бассейна (общественный) - 80 м3

Окружающая среда:

• Температура окружающего воздуха - +5÷35 С˚
• Влажность окружающего воздуха - 0.75

Фильтрация:

• Максимальный ток нагрузки для каждого насоса фильтровальной установки - 10А (2,2кВт)
• Количество подключаемых насосов фильтрации - 2 шт.

Нагрев:

• Максимальный ток нагрузки для подключения исполнительных устройств нагрева - 2А (0,4кВт)

Долив воды:

• Максимальный ток нагрузки для подключения исполнительного устройства долива воды - 2А (0,4кВт)
• Тип подключения датчиков уровня - Кондуктометрические Поплавковый (герконовый)
• Регулировка длительности усреднения - 1 – 60 сек.
• Регулировка длительности долива воды - 1 – 90 мин.

Ионизация:

• Количество блоков электродов «КОМБИ MINI Ag/Cu» - 1 шт.
• Количество блоков электродов «MAXI Cu» - 1 шт.
• Подсоединение блока электродов - ВР 2"
• Количество медных пластин «MAXI Cu» - 11 шт.
• Количество медных пластин «MINI Cu» - 2 шт.
• Максимальное давление в блоках электродов - 2 бар
• Минимальный стабилизированный ток ионизации Cu - 0,1 А
• Максимальный стабилизированный ток ионизации Cu - 10 А
• Минимальный стабилизированный ток ионизации Cu/Ag - 0,1 А
• Максимальный стабилизированный ток ионизации Cu/Ag - 1 А

Другое:

• Количество серебренных пластин «MINI Ag» - 3 шт.
• Количество режимов работы - 2 шт.
