Установка для обеззараживания воды Acon SilverPRO SP 10.2

Комплексная система беcхлорной дезинфекции ионами серебра и меди для общественных плавательных бассейнов объемом до 160 м³.

ФУНКЦИОНАЛ:

• Бесхлорная дезинфекция ионами серебра и меди;
• Управление фильтрацией плавательного бассейна;
• Управление контуром подогрева плавательного бассейна;
• Контроль уровня воды переливного или скиммерного плавательного бассейна;
• Контроль и поддержание уровня pH;
• Управление автоматической обратной промывкой.

ИОНИЗАЦИЯ:

Раздельные каналы ионизации серебра и меди позволяют при необходимости менять соотношение генерируемых системой ионов, адаптируя станцию для любых условий эксплуатации.
Количество вырабатываемых системой ионов серебра и меди изначально подобран в оптимальном соотношении таким образом, чтобы при достижении необходимой концентрации одного вида ионов концентрация второго так же находилась в пределах нормы. Это делает достаточным контроль концентрации ионов меди в воде бассейна без необходимости дополнительного анализа концентрации ионов серебра.
По специальной программе станция рассчитывает время работы ионизации.

УПРАВЛЕНИЕ ФИЛЬТРАЦИЕЙ:
Запуска и остановка до 2-ух насосов фильтровальной установки мощностью до 2.2кВт, 220В, каждый.

В настройках задается 4 режима нагрузки:

• Малая – 3 часа работа, 5 часов пауза;
• Средняя – 5 часов работа, 3 часа пауза;
• Большая – 7 часов работа, 1 час пауза;
• Общественная – круглосуточный режим работы.

Автоматическая установка тока потребления насоса фильтровальной установки, осуществляется с помощью калибровки насоса в меню пульта.
Встроенные защиты от перегрузки и «сухого хода» по току потребления гарантируют долговечную и надежную работу насосов фильтрации
В станции предусмотрено 3 таймаута на перезапуск насоса, в случаи возникновения аварийной ситуации.

УПРАВЛЕНИЕ ПОДОГРЕВОМ:
При помощи датчика температуры (поставляется в комплекте) измеряется температура воды плавательного бассейна и при необходимости включаются или отключаются исполнительные устройства теплообменника (циркуляционный насос отопления, электромагнитный клапан или электромагнитный контактор электронагревателя).

КОНТРОЛЬ УРОВНЯ ВОДЫ:
Контроль уровня воды переливного бассейна – при подключении 5-ти электродных датчиков.
Контроль уровня воды скиммерного бассейна – при подключении двух водопогружных, кондуктометрического или поплавкового датчика уровня.
Станция поддерживает заданный уровень воды в плавательном бассейне путем управления электромагнитным клапаном (датчики приобретаются отдельно).

Широкий диапазон настроек:

• Регулировка усреднения: от 1 до 60 секунд.
• Регулировка длительности долива: от 1 до 90 минут;
• Длительность паузы, между доливами: от 1 до 10 часов.
• Позволяет использовать систему при разных типах колебаний уровня воды (волны).
• Адаптация долива для малопроизводительных скважин и колодцев.
•

КОНТРОЛЬ И ПОДДЕРЖАРНИЕ УРОВНЯ pH:
Высокоточный алгоритм логики дозирования корректора pH.
Один гальванически развязанный вход позволяют значительно увеличить точность измерения рH и, соответственно, последующего контроля дозирования.
Один бесшумный перистальтический насос с производительностью 2.2 л/ч (опционально 1.5 л/ч).
Возможность подключения неограниченного количества дублирующих дозирующих насосов производительностью до 2.2 л/ч.
Встроенная защита от передозировки — это регулируемая настройка максимально допустимого объёма суточной дозировки химических препаратов, необходимых для достижения требуемой концентрации в воде бассейна. При достижении верхней границы заданного объёма станция останавливает процесс дозирования до завершения текущих суток. Данная защита исключает передозировку в случае выхода измерительного датчика из строя.
Возможность подключения датчика уровня химии в канистре. Датчик уровня позволяет избежать завоздушивания в дозирующей магистрали, что исключает кристаллизацию хлора. Насос вовремя останавливается, следя за уровнем химии в канистре (Заборный узел ACON).

УПРАВЛЕНИЕ АВТОМАТИЧЕСКОЙ ОБРАТНОЙ ПРОМЫВКОЙ:
Станция управляет автоматической обратной промывкой фильтра AUTOCLEAN S-Light, полностью автоматизируя данный процесс.

В настройках станции задаются параметры:

• Длительности промывки, уплотнения, опорожнения и паузы;
• Циклы промывки. Недельное расписание с возможностью задания до двух промывок в сутки;
• Выбор режима работы насоса фильтрации на время промывки;
• Предельное значение давления, при котором производится принудительная обратная промывка (датчик давления приоретается отдельно).

ИНТЕРФЕЙС:

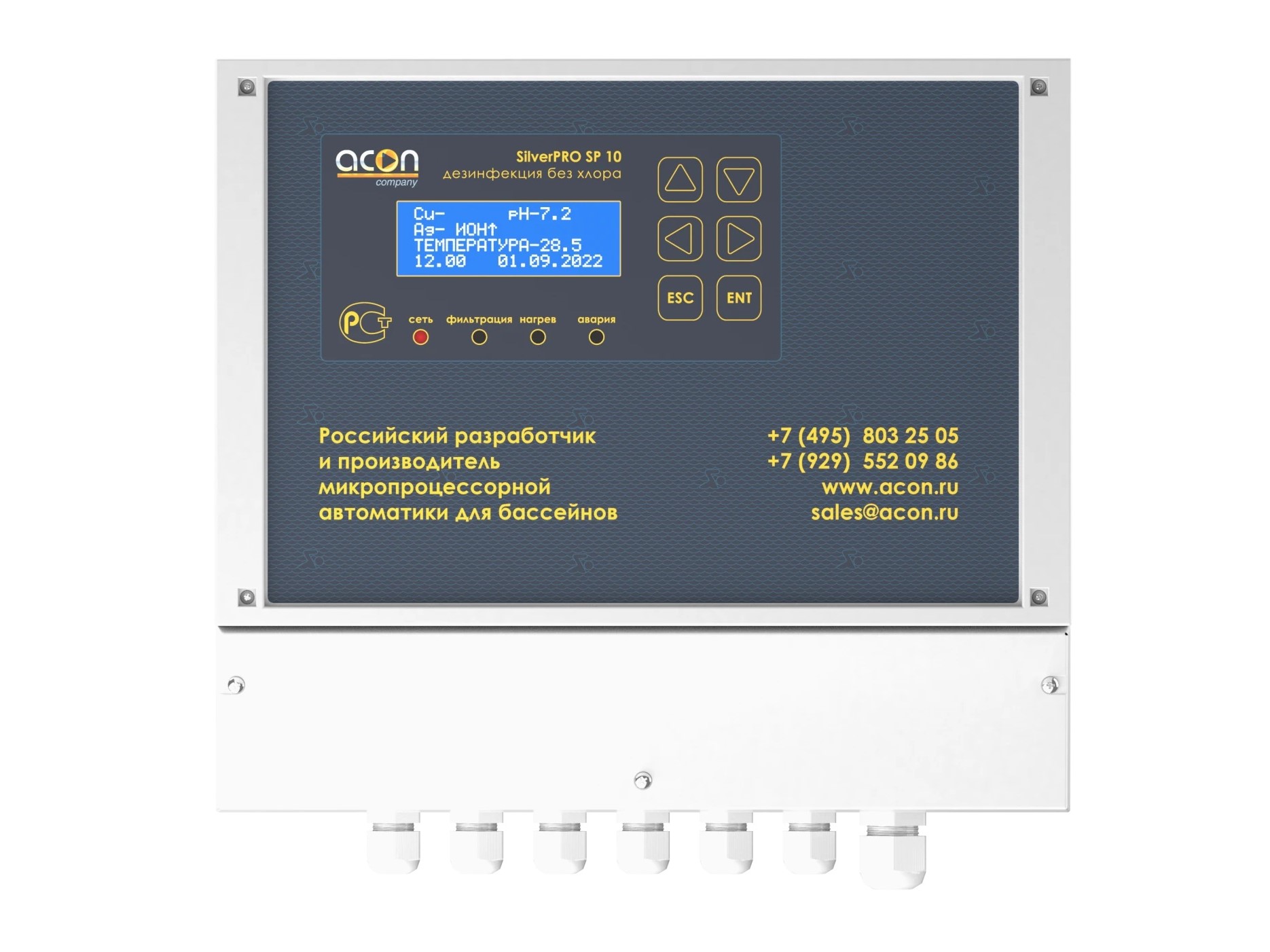

Четырехстрочный дисплей с интуитивно понятным интерфейсом на русском и английском языках. 6 кнопок управления позволяют удобно перемещаться по меню станции.
По умолчанию на разделы настройки и сервис установлены пароли, которые можно изменить. Данное разделение на уровни позволяет предоставить доступ согласно компетентность сотрудника или пользователя.
Накопление статистики по аварийным и контрольным параметрам.
Возможность подключения Wi-Fi либо GSM модуля для удаленного мониторинга и управления.
Интерфейс RS-485 для подключения к системам «Умный дом».

Комплектация MK 002-4 SilverPRO SP 10.2

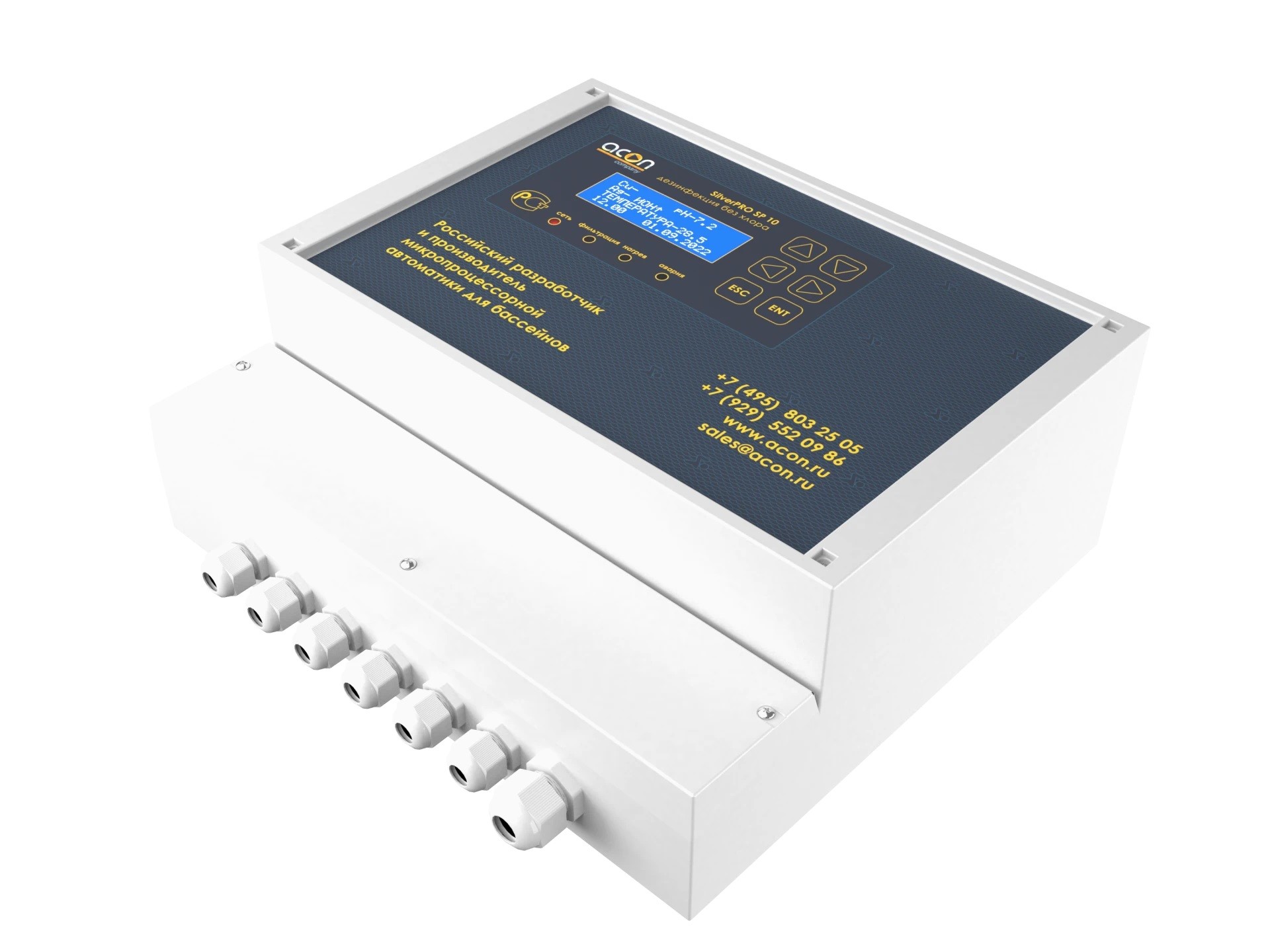

• Пульт SilverPRO SP 10 – 1шт;

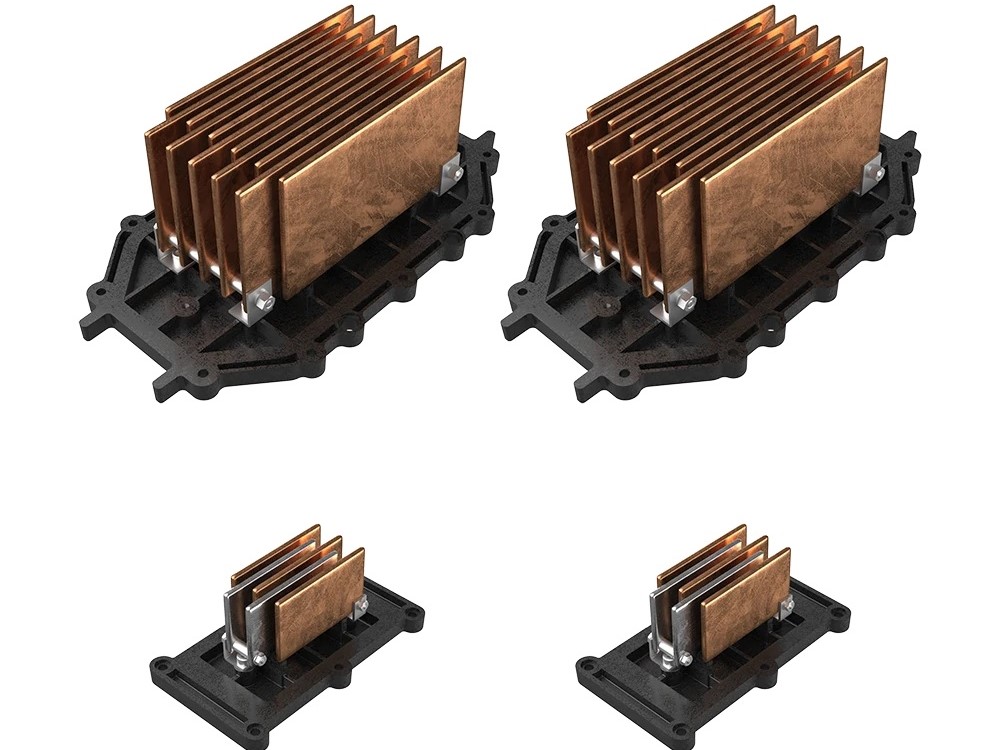

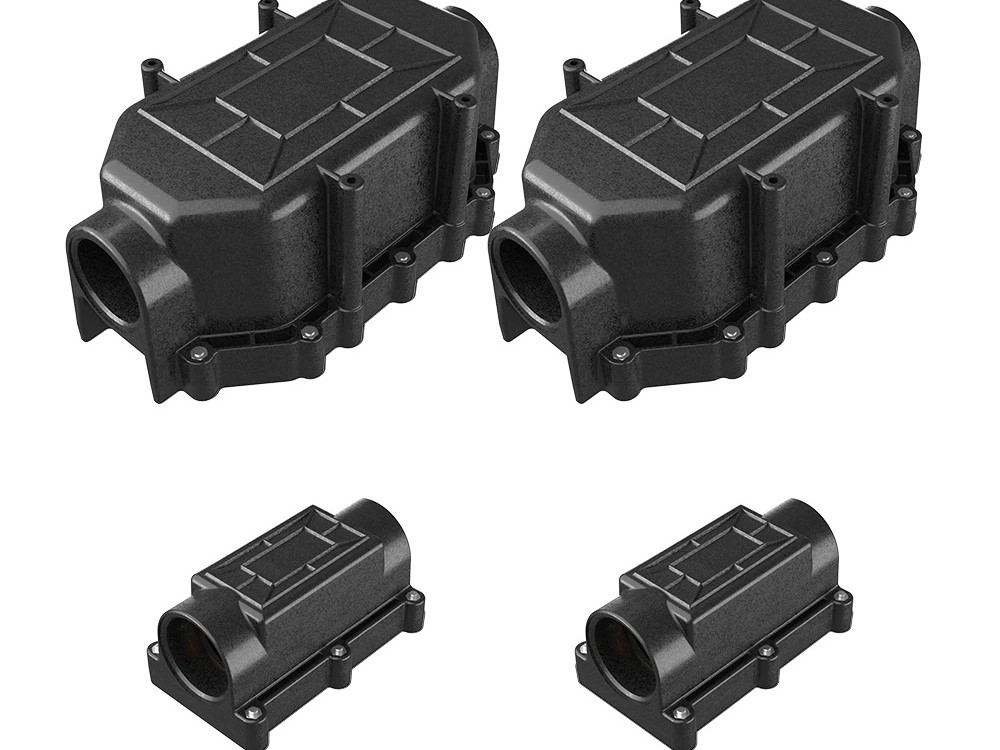

• Блок электродов в сборе MAXI Cu11 – 2шт;
• Блок электродов в сборе КОМБИ MINI Ag2 (2Ag/3Cu) – 2шт;
• Датчик температуры 0-50°С М12×1.5 – 1шт;
• Тест-набор колорометрический Pooltester Cu/pH (0.1-4.0мг/л и 6.8-8.2 ед. pH) – 1шт;
• Кларитаб (блистер с 2уп.по 100 гр.=по 5 таб.по 20гр)) – 1шт;
• Шнур ПВС-ВП 3×0,75 – 1шт;
• Опция регулирования pH – 1шт;
• Комплект крепежа – 1шт:
  1. Дюбель 6*40 – 4шт;
  2. Саморез 4,0*35 – 4шт.
• Инструкция – 1шт;
• Гарантийный талон – 1шт;

Характеристики:

Электрические параметры

Напряжение питания: 220В ± 10%
Частота питания: 50Гц
Класс защиты от поражения электрическим током: Класс I
Максимальное потребление мощности, без учета подключаемой нагрузки: 100 Вт
Класс защиты: IP56

Размеры и вес
Размеры пульта управления: 300 х 260 х 115 мм
Масса пульта управления: 2.1 кг
Масса блока электродов MINI: 1,6 кг
Масса блока электродов MAXI: 10 кг

Измерение
Диапазон измерения водородного показателя рН: 0,0 – 9,9 ед
Диапазон измерения температуры воды: 0 – 52 С°

Объем бассейна
Минимальный объем бассейна: 50 м3
Максимальный объем бассейна (общественный): 160 м3

Окружающая среда
Температура окружающего воздуха: +5÷35 С˚
Влажность окружающего воздуха: 0.75

Фильтрация
Максимальный ток нагрузки для каждого насоса фильтровальной установки: 10А (2,2кВт)
Количество подключаемых насосов фильтрации62 шт

Нагрев:
Максимальный ток нагрузки для подключения исполнительных устройств нагрева: 2А (0,4кВт)

Долив воды:
Максимальный ток нагрузки для подключения исполнительного устройства долива воды:2А(0,4кВт)
Тип подключения датчиков уровня: Кондуктометрические Поплавковый (герконовый)
Регулировка длительности усреднения: 1 – 60 сек
Регулировка длительности долива воды: 1 – 90 мин

Ионизация
Количество блоков электродов «КОМБИ MINI Ag/Cu»: 2 шт
Number of "MAXI Cu" electrode blocks: 2 шт
Connecting the electrode block: ВР 2"
Количество медных пластин «MAXI Cu»: 22 шт
Количество медных пластин «MINI Cu»: 6 шт
Максимальное давление в блоках электродов: 2 бар
Минимальный стабилизированный ток ионизации Cu: 0,1 А
Максимальный стабилизированный ток ионизации Cu: 10 А
Минимальный стабилизированный ток ионизации Cu/Ag: 0,1 А
Максимальный стабилизированный ток ионизации Cu/Ag: 1 А

Другое
Количество серебренных пластин «MINI Ag»: 4 шт
Количество режимов работы: 2 шт
